Leírás és Paraméterek

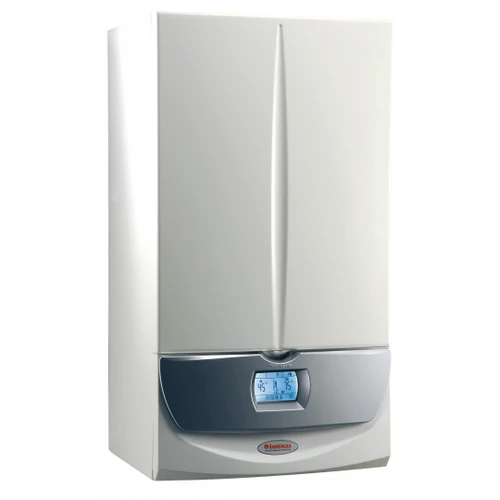

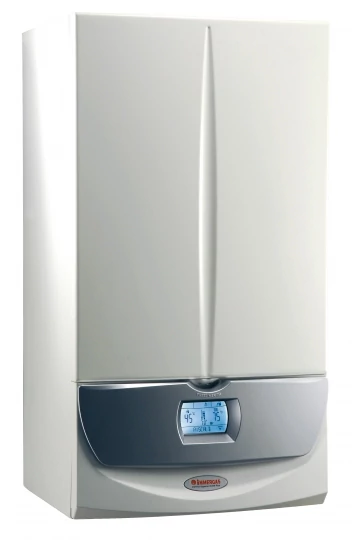

A Victrix Superior 32 kW X fali készülék 32 kW teljesítménnyel képes fűtési, illetve igény szerint külső tárolós (indirekt) rendszerben használati melegvizet előállítani. A Victrix Superior 32 kW X kazánok új, nagyteljesítményű hidraulikai egysége kis szervizigényű és az alacsony hidegvíz rendszernyomással is jól együttműködik. A készülék az új Super AMICO távszabályzóval (opcionális) könnyen és gyorsan, a készüléktől távolról is vezérelhető. Külső érzékelő (opcionális) csatlakoztatása esetén időjárásfüggő szabályozás (alap felszereltség) használata is lehetséges. Modulációs szivattyúja még takarékosabbá teszi a készüléket, hiszen a szivattyú fordulatszámát a vezérlő elektronika képes szabályozni. Felhasználóbarát elektronikájának köszönhetően egyszerűen üzemeltethető.
-
ROZSDAMENTES ACÉL HŐCSERÉLŐ
A fűtő köri hőcserélő rozsdamentes acélból készült. -
DIGITÁLIS VEZÉRLÉSŰ LÁNGMODULÁCIÓ
Az elektronikus lángmoduláció folyamatos energia megtakarítás és emelt szintű komfort biztosítása mellett képes a fűtővíz, valamint a használati melegvíz hőmérsékletének megfelelő szabályozására. - SZABÁLYOZHATÓ BY-PASS
A szabályozható by-pass része a készülék alapfelszereltségének, és lehetővé teszi a kazán használatát termosztatikus szeleppel felszerelt radiátoros rendszer esetén is. - MOTOROS VÁLTÓSZELEP
A használati melegvíz előállításakor a beépített, motoros váltószelep irányítja a kazánvizet a HMV hőcserélő felé. - NAGYMÉRETŰ LCD KIJELZŐ
A nagyméretű kijelzőn a készülék számos információt közöl a felhasználóval. Megjeleníti a különböző működési jellemzőket, az aktuális funkciót (szivattyú utókeringtetés, égéstér szellőztetés, HMV készítés, stb.) vagy akár az üzemórák, gyújtások számát. - EGYÜTTMŰKÖDÉS A DIM EGYSÉGEKKEL
A Victrix Superior 32 kW X készülék képes teljes körűen együttműködni az Immergas DIM egységeivel, így lehetséges több, egymástól független fűtési kör (akár radiátoros, akár kevert) kialakítása. - BEÉPÍTETT IDŐJÁRÁSFÜGGŐ SZABÁLYOZÁS
Az időjárásfüggő szabályozás magasabb komfort mellett biztosít költséghatékonyabb üzemelést. Az elektronika a külső hőmérséklet függvényében változtatja a kazánvíz-hőmérsékletet, így energiát takarít meg és magasabb komfortot biztosít. - KONDENZÁCIÓS TECHNOLÓGIA
Az égéstermék rejtett hőjének (vízgőz tartalmának) kihasználása (kondenzációja) révén ugyanannyi energiát, mint a hagyományos, nem kondenzációs készülékek, kevesebb gáz eltüzelésével képesek leadni. A jobb tüzeléstechnikai hatásfok révén nem csak energiát takarít meg, hanem a környezetet is kevésbé terheli. - MODULÁCIÓS SZIVATTYÚ
A vezérlő elektronika képes automatikusan kiválasztani a három sebességi fokozatból a megfelelőt, hogy az előremenő és a visszatérő fűtővíz hőmérsékletének különbsége mindig a beállított értékű legyen. - IPX5D ELEKTROMOS VÉDETTSÉG
Magas páratartalmú és fröccsenő vizes környezetben is biztosítja a készülék biztonságos működését. A fürdőszoba I. zónájába is elhelyezhető, akár kád fölé is.
|
Névleges hőterhelés |
kW (kcal/h) |
32,7 (28082) |
|
Névleges hőteljesítmény |
kW (kcal/h) |
32,0 (27520) |
|
Minimális hőterhelés |
kW (kcal/h) |
6,6 (5634) |
|
Minimális hőteljesítmény |
kW (kcal/h) |
6,4 (5504) |
|
Hatásfok teljes terhelésnél (80/60°C) |
% |
98,0 |
|
Hatásfok minimális terhelésnél (80/60°C) |
% |
100,6 |
|
Hatásfok teljes terhelésnél (50/30°C) |
% |
104,7 |
|
Hatásfok minimális terhelésnél (50/30°C) |
% |
106,8 |
|
Hatásfok minimális terhelésnél (40/30°C) |
% |
105,7 |
|
Hatásfok minimális terhelésnél (40/30°C) |
% |
107,0 |
Fűtési kör jellemzői
|
Fűtési előremenő hőmérséklet-tartomány (radiátoros / felületfűtéses) |
°C |
25 – 85 / 25 – 50 |
|
Maximális kazánvíz hőmérséklet |
°C |
90 |
|
Maximális üzemi nyomás |
bar |
3 |
|
Tágulási tartály névleges (hasznos) térfogata |
liter |
7,5 (6,8) |
|
Tágulási tartály előnyomása |
bar |
1,0 |
|
Keringetőszivattyú emelőmagassága (1000 l/h) |
kPa (vom) |
26,48 (2,70) |
Használati melegvíz kör jellemzői
|
Névleges HMV teljesítmény |
kW (kcal/h) |
32,0 (27520) |
|
HMV hőmérséklet-tartomány |
°C |
20 - 60 |
|
Maximális nyomás a HMV körben |
bar |
8 |
|
HMV teljesítmény folyamatos üzemben (Δt=30°C) |
liter/perc |
15,3 |
|
HMV teljesítmény az első tíz percben Δt=30°C mellett: - UB 80 tároló esetén |
liter/perc |
21,8 |
|
- UB 105 tároló esetén |
liter/perc |
25,1 |
|
- UB 120 tároló esetén |
liter/perc |
26,6 |
|
- UB 200 tároló esetén |
liter/perc |
37,2 |
|
HMV köri tágulási tartály térfogata: - UB 80 tároló esetén |
liter |
4 |
|
- UB 105 tároló esetén |
liter |
4 |
|
- UB 120 tároló esetén |
liter |
5 |
|
- UB 200 tároló esetén |
liter |
8 |
|
HMV köri tágulási tartály előnyomása |
bar |
3,5 |
Gázellátás
|
"H" típusú földgáz (G20) |
mbar |
25 |
|
Fogyasztás névleges teljesítményen (Ha=36MJ/normál m3) |
m3/h |
2,8 |
|
Propán gáz (G30) |
mbar |
|
|
Fogyasztás névleges teljesítményen |
m3/h |
|
|
Bután gáz (G31) |
mbar |
|
|
Fogyasztás névleges teljesítményen |
m3/h |
Egyéb jellemzők
|
Hálózati feszültség |
V/Hz |
230 / 50 |
|
Névleges áramfelvétel |
A |
0,62 |
|
Névleges elektromos teljesítmény |
W |
135 |
|
Ventilátor teljesítményigénye |
W |
26 |
|
Keringetőszivattyú teljesítményigénye |
W |
95 |
|
Maximális rendelkezésre álló túlnyomás a ventilátor kilépő csonkjánál |
Pa |
270 |
|
Elektromos védettség |
IP |
X5D |
|
Kazánvíz térfogat |
liter |
7,8 |
|
Teljes tömeg (víz nélkül) |
kg |
53,5 |
|
BEFOGLALÓ MÉRETEK |
||||
|
Típus |
Magasság [mm] |
Szélesség [mm] |
Mélység |
Füstgáz evezetés / levegő bevezetés mérete [mm] |
|
VICTRIX Superior 32 kW X |
830 |
440 |
350 |
Ø 60/100 |
|
CSATLAKOZÓ MÉRETEK |
||||||||
|
Típus |
Fűtési előremenő |
Fűtési visszatérő |
Tároló előremenő |
Tároló visszatérő |
Rendszer feltöltés RR |
Gáz
|
Kondenzvíz elvezetés SC |
Elektromos hálózat V |
|
VICTRIX Superior 32 kW X |
3/4" |
3/4" |
3/4" |
3/4" |
1/2” |
3/4" |
NÁ25 |
22OV / 50Hz |
