Leírás és Paraméterek

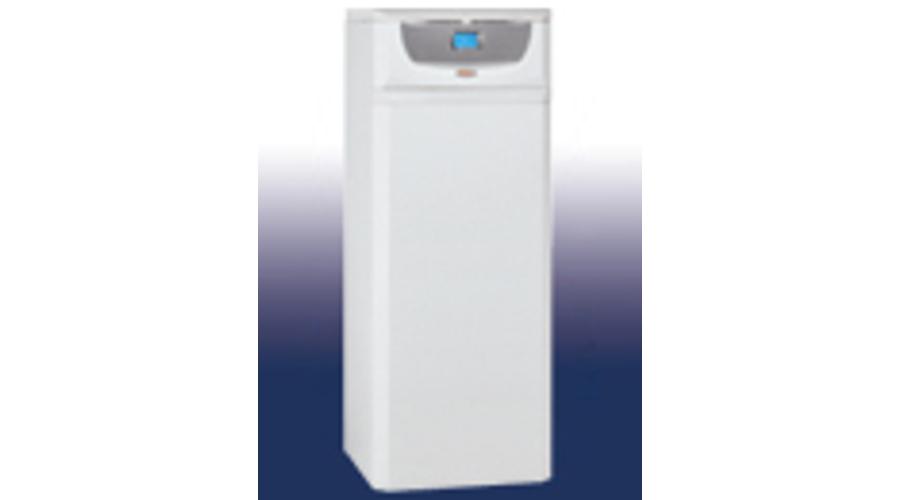

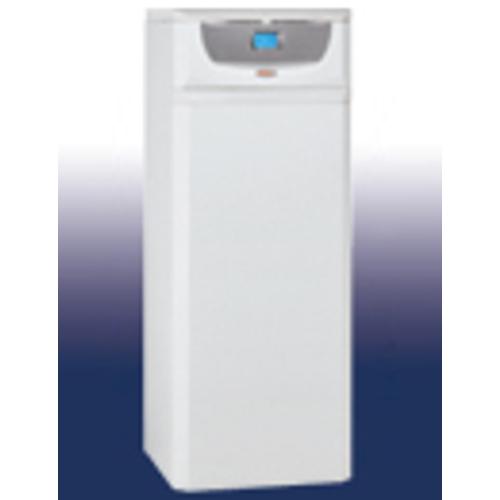

A HERCULES Condensing 32 kW ABT típusú álló, kondenzációs elven működő gázkazán 32 kW teljesítménnyel képes fűtési és használati melegvizet előállítani. A készülékek 120 literes, rozsdamentes acélból készült beépített használati melegvíz tárolóval rendelkeznek. A tároló a készülék alsó részén helyezkedik el, fölötte a gáz berendezések illetve a hidraulikai egységek találhatók. Ennek az elrendezésnek köszönhetően a készülék kompakt méretű. A HERCULES Condensing 32 kW ABT kazánok többzónás rendszerben is alkalmazhatók, zónánkénti szobatermosztátos szabályozással. Gyári kiépítésben a direkt fűtési kör mellett egy keverőszelepes is rendelkezésre áll. Az opcionális bővítőegységgel alkalmassá tehetők egy újabb keverőszelepes fűtési zóna működtetésére. A HERCULES Condensing 32 kW ABT készülékek nagy vízterű fűtési rendszerekhez is alkalmazhatók. A tároló két fűtőcsőkígyója révén napkollektoros rendszerrel is összeköthető. A készülék az (opcionális) Super Amico távszabályzóval könnyen és gyorsan, a készüléktől távolról is vezérelhető. Külső érzékelő (opcionális) csatlakoztatása esetén időjárásfüggő szabályozás (alap felszereltség) használata is lehetséges.
- KÉT FÜGGETLEN HŐCSERÉLŐ
Mind a fűtési, mind a HMV hőcserélő rozsdamentes acélból készült. - DIGITÁLIS VEZÉRLÉSŰ LÁNGMODULÁCIÓ
Az elektronikus lángmoduláció folyamatos energia megtakarítás és emelt szintű komfort biztosítása mellett képes a fűtővíz, valamint a használati melegvíz hőmérsékletének megfelelő szabályozására. - AUTOMATIKUS BY-PASS
Az automatikus by-pass része a készülék alapfelszerelésének, és lehetővé teszi a kazán használatát termosztatikus szeleppel felszerelt radiátoros rendszer esetén is. - MOTOROS VÁLTÓSZELEP
A használati melegvíz előállításakor beépített, segédenergiával működtetett váltószelep irányítja a kazánvizet a HMV hőcserélő felé. - BEÉPÍTETT ROZSDAMENTES TÁROLÓ
A beépített 120 literes űrtartalmú melegvíztároló lehetővé teszi a melegvíz felhasználást több csapoló, például két fürdőszoba egyidejű használata esetén is. A második fűtőcsőkígyó révén napkollektoros rendszerre is kapcsolható. - HMV TÁGULÁSI TARTÁLY
A HMV körben jelentkező nyomásnövekedés kompenzálására a HERCULES Condensing kW készülékek egy második beépített tágulási tartállyal is rendelkeznek a HMV kör számára. - EGYÜTTMŰKÖDÉS A DIM EGYSÉGEKKEL
Ezek a készülékek képesek együttműködni az Immergas DIM egységeivel, így lehetséges mégtöbb, egymástól független fűtési (akár radiátoros, akár kevert) kör kialakítása. - BEÉPÍTETT IDŐJÁRÁSFÜGGŐ SZABÁLYOZÁS
Az időjárásfüggő szabályozás magasabb komfort mellett biztosít költséghatékonyabb üzemelést. Az elektronika a külső hőmérséklet függvényében változtatja a kazánvíz-hőmérsékletet, így energiát takarít meg, és magasabb komfortot biztosít. - ZÓNÁSÍTOTT RENDSZEREKHEZ ALKALMAS
A HERCULES Condensing 32 kW ABT készülékeket többzónás rendszerekhez tervezték. A készülékek kétféle kiépítésben alkalmazhatóak: 1 radiátoros (direkt) + 1 vagy 2 keverőszelepes zóna kiszolgálására képesek. A zónák külön-külön szabályozhatók egy-egy termosztát segítségével. Az 1. direkt zóna, és az 1. keverőszelepes zóna keringető szivattyúja része az alapfelszereltségnek! - MODULÁCIÓS KERINGETŐ SZIVATTYÚ
A keringető szivattyú sebességét a vezérlő elektronika folyamatosan változtatja úgy - PROGRAMOZHATÓ HMV TÁROLÓ FŰTÉS
Az opcionális Super Amico távvezérlő segítségével a beépített használati melegvíz tároló időpogram szerint fűthető. - NAGYMÉRETŰ LCD KIJELZŐ
A nagyméretű kijelzőn a készülék számos információt közöl a felhasználóval. Megjeleníti a különböző működési jellemzőket, az aktuális funkciót (szivattyú utókeringtetés, égéstér szellőztetés, HMV készítés, stb.) vagy akár az üzemórák, gyújtások számát. - KONDENZÁCIÓS TECHNOLÓGIA
Az égéstermék rejtett hőjének (vízgőz tartalmának) kihasználása (kondenzációja) révén ugyanannyi energiát, mint a hagyományos, nem kondenzációs készülékek, kevesebb gáz eltüzelésével képesek leadni. A jobb tüzeléstechnikai hatásfok révén nem csak energiát takarít meg, hanem a környezetet is kevésbé terheli. - IPX5D ELEKTROMOS VÉDETTSÉG
Magas páratartalmú és fröccsenő vizes környezetben is biztosítja a készülék biztonságos működését.
HERCULES Condensing 32 kW |
||
Névleges hőterhelés HMV üzemmódban |
kW |
33,0 |
Névleges hőterhelés fűtési üzemmódban |
kW |
33,0 |
Névleges hőteljesítmény HMV üzemmódban |
kW |
32,0 |
Névleges hőteljesítmény fűtési üzemmódban | kW | 32,0 |
Minimális hőterhelés |
kW |
7,3 |
Minimális hőteljesítmény |
kW |
6,9 |
Hatásfok névleges terhelésnél (80/60°C) |
% |
96,9 |
Hatásfok minimális terhelésnél (80/60°C) |
% |
94,5 |
Hatásfok teljes terhelésnél (50/30°C) |
% |
104,7 |
Hatásfok minimális terhelésnél (50/30°C) |
% |
105,8 |
Hatásfok minimális terhelésnél (40/30°C) |
% |
107,3 |
Hatásfok minimális terhelésnél (40/30°C) |
% |
107,3 |
Engedélyezett égéstermékelvezető/levegőbevezető rendszerek |
B2, B3, C1, C3, C4, C5, C6, C8 |
Fűtési kör jellemzői
Fűtési előremenő hőmérséklet-tartomány (radiátoros / felületfűtéses) |
°C |
25-85/25-50 |
Maximális kazánvíz hőmérséklet |
°C |
90 |
Maximális üzemi nyomás |
bar |
3 |
Tágulási tartály térfogata |
liter |
10,8 |
Tágulási tartály előnyomása |
bar |
1,0 |
Keringetőszivattyú emelőmagassága (1000 l/h) |
kPa |
30,9 |
Használati melegvíz kör jellemzői
Névleges HMV teljesítmény |
kW |
32,0 |
HMV hőmérséklet-tartomány |
°C |
20 - 60 |
Maximális nyomás a HMV körben |
bar |
8 |
HMV teljesítmény folyamatos üzemben (Δt=30°C) |
liter/perc |
16,0 |
HMV teljesítmény az első tíz percben (Δt=30°C) |
liter/perc |
24,3 |
HMV köri ttágulási artály térfogata |
liter |
4,1 |
HMV köri tágulási tartály előnyomása |
bar |
3,5 |
Egyéb jellemzők
Hálózati feszültség |
V/Hz |
230 / 50 |
Névleges áramfelvétel |
A |
1,06 |
Névleges elektromos teljesítmény |
W |
200 |
Ventilátor teljesítményigénye |
W |
26,4 |
Ventilátor szállítónyomása névleges teljesítményen |
Pa |
220 |
Ventilátor szállítónyomása minimális teljesítményen |
Pa |
52 |
Keringetőszivattyú teljesítményigénye |
W |
61 |
Elektromos védettség |
IP |
X5D |
Kazánvíz térfogat |
liter |
5 |
HMV tartály térfogata |
liter |
120 |
Teljes tömeg (víz nélkül) |
kg |
130,1 |
Elektromos védettség | IPX5D |
Hatásfok (%) | 105% |
