Leírás és Paraméterek

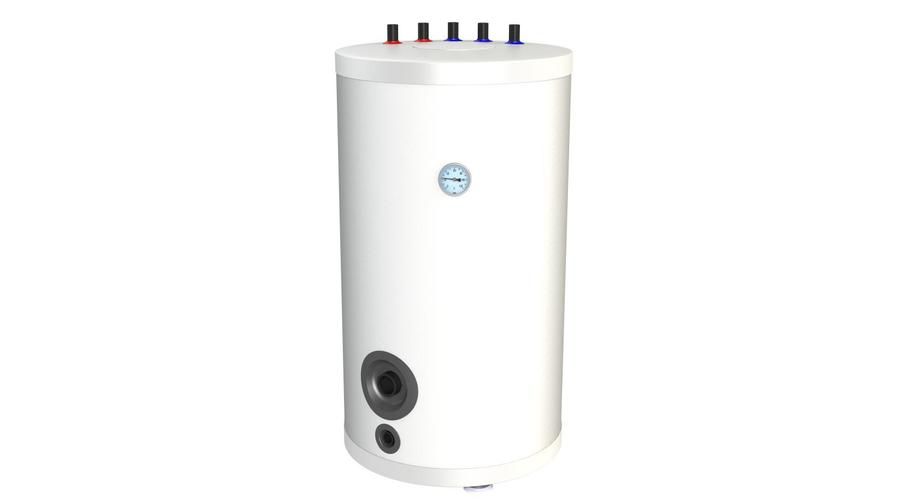

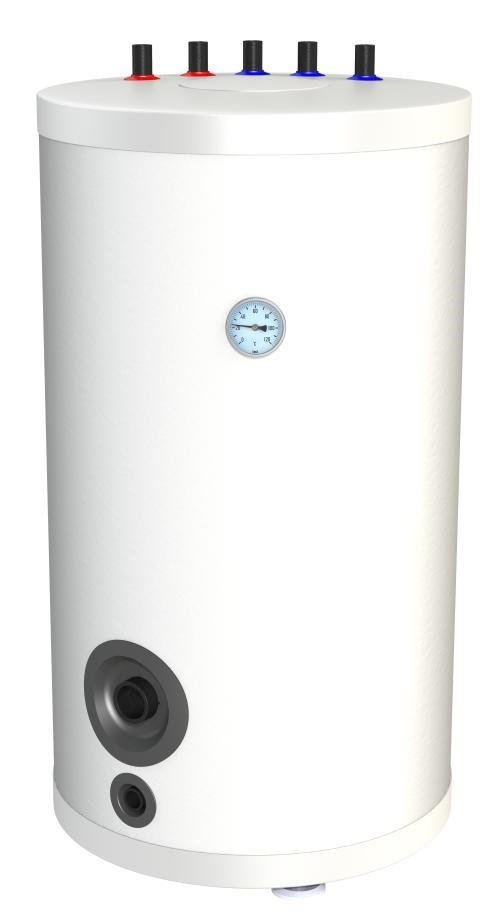

A WGJ-S OEM MG típusú, indirekt fűtésű tárolók HMV fűtésére és tárolására szolgálnak, lakások, családi házak vízellátására alkalmasak.A WGJ-S OEM 100-150 MG tárolótartályokat 70 cm-es ajtószélességű helyiségekbe való beépítésre tervezték. Csőcserélővel vannak felszerelve a kazánhoz való csatlakoztatáshoz.
A hőveszteség elkerülése érdekében a fűtővíz -vezetékeknek a lehető legrövidebbeknek és jól szigeteltnek kell lenniük. A tárolóköpeny acéllemezből készül, belülről magas hőmérsékletnek ellenálló kerámiaréteg borítással, amely üvegszerű védőbevonatot képez a korrózió ellen. A magnézium anód további védelmet nyújt a korrózió ellen, amelynek funkciója a tárolóanyag és az anód elektrokémiai potenciáljának különbségén alapul.
A hőszigetelés poliuretán habból áll. A külső ház HIPS műanyagból készült.
Az Elektromet EJK mini 3 kW paraméterei miatt nem illeszkedik bele!
Csatlakozás méretei:
|
Típus méret |
WGJ-S OEM 100 MG |
WGJ-S OEM 120 MG |
WGJ-S OEM 150 MG |
WGJ-S OEM 180 MG |
|||||
|
Háztartási melegvíz |
¾” |
¾” |
¾” |
¾” |
|||||
|
Hőcserélő visszatérő |
¾” |
¾” |
¾” |
¾” |
|||||
|
Hőcserélő áramlása |
¾” |
¾” |
¾” |
¾” |
|||||
|
Keringető |
¾” |
¾” |
¾” |
¾” |
|||||
|
|
¾” |
¾” |
¾” |
¾” |
|||||
|
Hőmérséklet érzékelő bem. |
⅜” |
⅜” |
⅜” |
⅜” |
|||||
|
Leeresztő nyílás |
belső menet 1/2" |
belsőmenet 1/2" |
belső menet 1/2" |
belső menet 1/2" |
|||||
|
Anód |
belső menet 2” |
belső menet 2” |
belső menet 2” |
belső menet 2” |
|||||
|
ID: 703-25-300 |
ID: 703-25-350 |
ID: 703-30-270 |
ID: 703-40-330 |
||||||
|
Hőmérő |
belső menet 1/2" |
belső menet 1/2" |
belső menet 1/2" |
belső menet 1/2" |
|||||
|
Fűtőrúd csatlakozó |
belső menet 1 1/2" |
belső menet 1 1/2" |
belső menet 1 1/2" |
belső menet 1 1/2" |
|||||
Műszaki adatok:
|
Típus |
|
WGJ-S OEM 100 MG |
WGJ-S OEM 120 MG |
WGJ-S OEM 150 MG |
WGJ-S OEM 180 MG |
|
Kapacitás |
l |
102 |
114 |
144 |
183 |
|
Hőcserélő felülete |
m² |
1,2 |
1,4 |
1,4 |
1,6 |
|
Hőcserélő kapacitás |
l |
5,27 |
6,1 |
6,1 |
9,5 |
|
80/10/45°C |
|
|
|
|
|
|
70/10/45°C 60/10/45°C |
l/h |
810 680 |
945 793 |
945 793 |
948 826 |
|
Fűtési kapacitás * |
|
490 |
572 |
572 |
600 |
|
80/10/45°C 70/10/45°C 60/10/45°C Anfangsleistung für Brauchwasser* (bei 50°C) |
kW |
35 28 |
40,8 32,7 |
40,8 32,7 |
46,4 37,3 |
|
|
21 |
24,5 |
24,5 |
27,8 |
|
|
80/10/45°C 70/10/45°C 60/10/45°C Hőveszteség ** |
l/10m in |
240 220 135 |
280 257 157 |
280 257 157 |
320 293 179 |
|
Fűtővíz áramlása |
W |
28 |
32 |
36 |
42 |
|
Áramlási ellenállás |
m³/h |
2,2 |
2,6 |
2,6 |
3,0 |
|
Hőcserélő |
mbar |
40 |
60 |
60 |
68 |
|
Működési paraméterek, memória |
Max. üzemi nyomás pr=0,6MPa, Max. üzemi hőmérséklet. tm=95°C |
||||
|
Működési paraméterek, hőcserélő |
Max. üzemi nyomás pr=0,6MPa, Max. üzemi hőmérséklet. tm=100°C |
||||
|
Nettó súly |
kg |
64 |
71 |
76 |
88 |
* 80°C, 70°C, 60°C – Fűtővíz hőmérséklete a hőcserélő áramlásánál
10°C - Hideg víz hőmérséklete
60°C; 45°C - Forró víz hőmérséklete
** Az EU 2015 szeptember 26-i rendelkezései és a 812/2013-as rendelete alapján

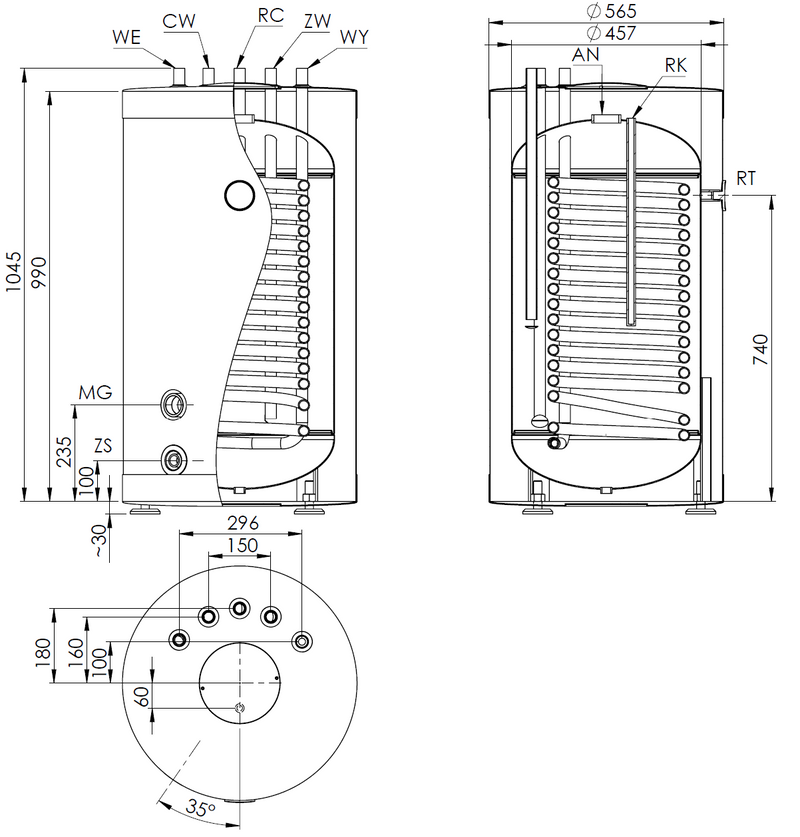

Méretek:
A zománcozott tárolótartályra és alkatrészeire 24 hónap garancia vonatkozik.
